1. 概述
随着对外墙防水质量要求的提升，结合铝模技术的应用，越来越多的高层、超高层住宅项目采用了全现浇混凝土外墙。
全现浇混凝土外墙包括两种墙体，一种是作为结构受力构件的混凝土剪力墙外墙（以下称剪力墙），另一种是取代原砌体外墙的混凝土构造外墙（以下称混凝土构造墙），简言之即是：全现浇混凝土外墙包括：剪力墙+混凝土构造墙。为使全现浇混凝土外墙符合结构设计假定，确保结构物的抗震性能，就需要将剪力墙和混凝土构造墙从受力性能上分割开来，结构拉缝即是实现这一目标的工程技术。
2. 全现浇混凝土外墙的错误理解和操作指引
采用全现浇混凝土外墙时，存在一些错误理解和操作，主要包括：
(1)在设计阶段，结构图纸中体现了混凝土构造外墙，但其设置不合理，其受力情况不符合结构模型；
(2)结构图纸中未体现混凝土构造外墙，但在施工阶段，直接用混凝土构造外墙替代砌体外墙，错误认为混凝土强度高于砌体外墙强度即为安全。合理的操作指引如下：
(1)设计阶段考虑全现浇混凝土外墙做法，不设砌体外墙，根据结构模型布置剪力墙、混凝土构造外墙、结构拉缝措施等，施工阶段按图施工即可。
(2)当施工图按传统砌体外墙设计时，如在施工阶段改为全混凝土外墙做法，务必由设计对砌体外墙改混凝土构造墙进行复核，并注意以下几点：
复核改混凝土构造墙后结构刚度变化的影响；复核改混凝土构造墙后荷载增加的影响；改混凝土构造墙后的技术措施：结构拉缝位置和节点构造等。
从以上看出，结构拉缝技术是实施全混凝土外墙的一项重要技术措施。
3. 结构拉缝技术
3.1 目的
结构拉缝是为了隔离剪力墙和（取代砌体外墙的）混凝土构造墙，使结构刚度合理，减少地震时墙体开裂对主体结构的影响。

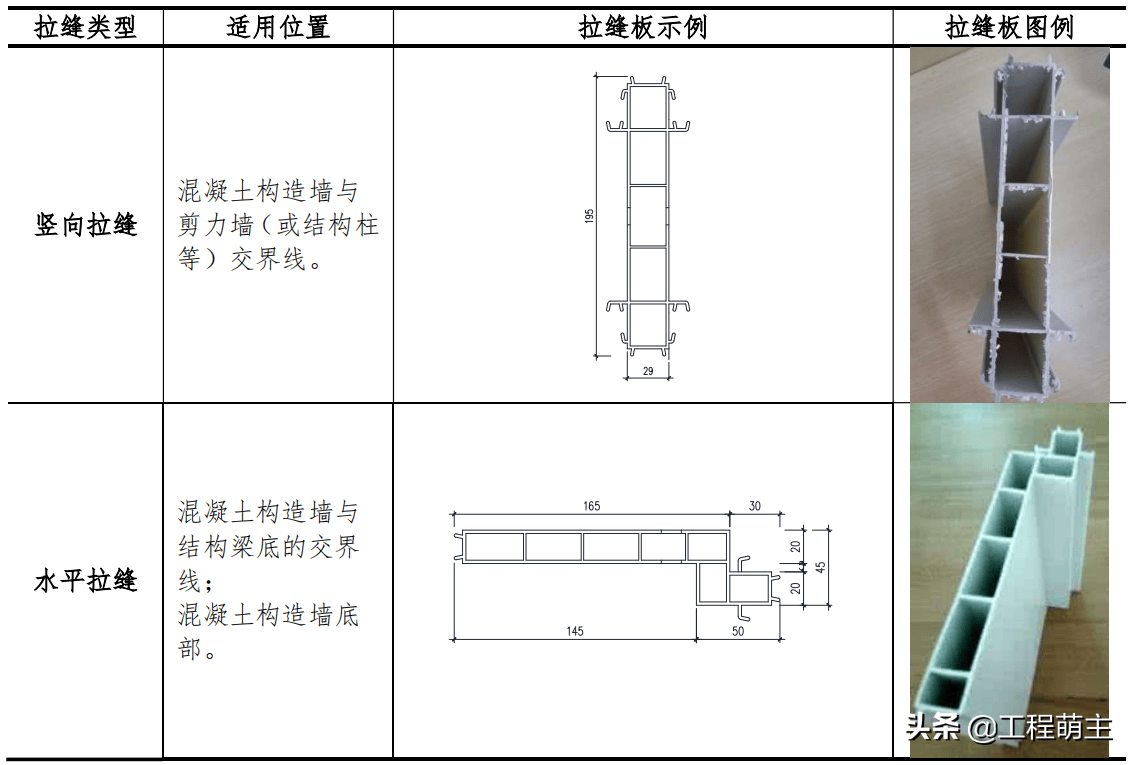

3.2 类型
结构拉缝分为竖向拉缝和水平拉缝，实施的主要材料为拉缝板，一般采用 PVC材质，并在拉缝位置采取相匹配的构造措施。
3.3 设置
结构拉缝设置在混凝土构造外墙与结构构件的交界线位置。其中，竖向水平拉缝用于混凝土构造墙与左右剪力墙（或结构柱）的分割；水平拉缝用于混凝土构造墙与上下部结构梁（或结构板）的分割。
【实例】某项目全混凝土外墙的结构拉缝技术

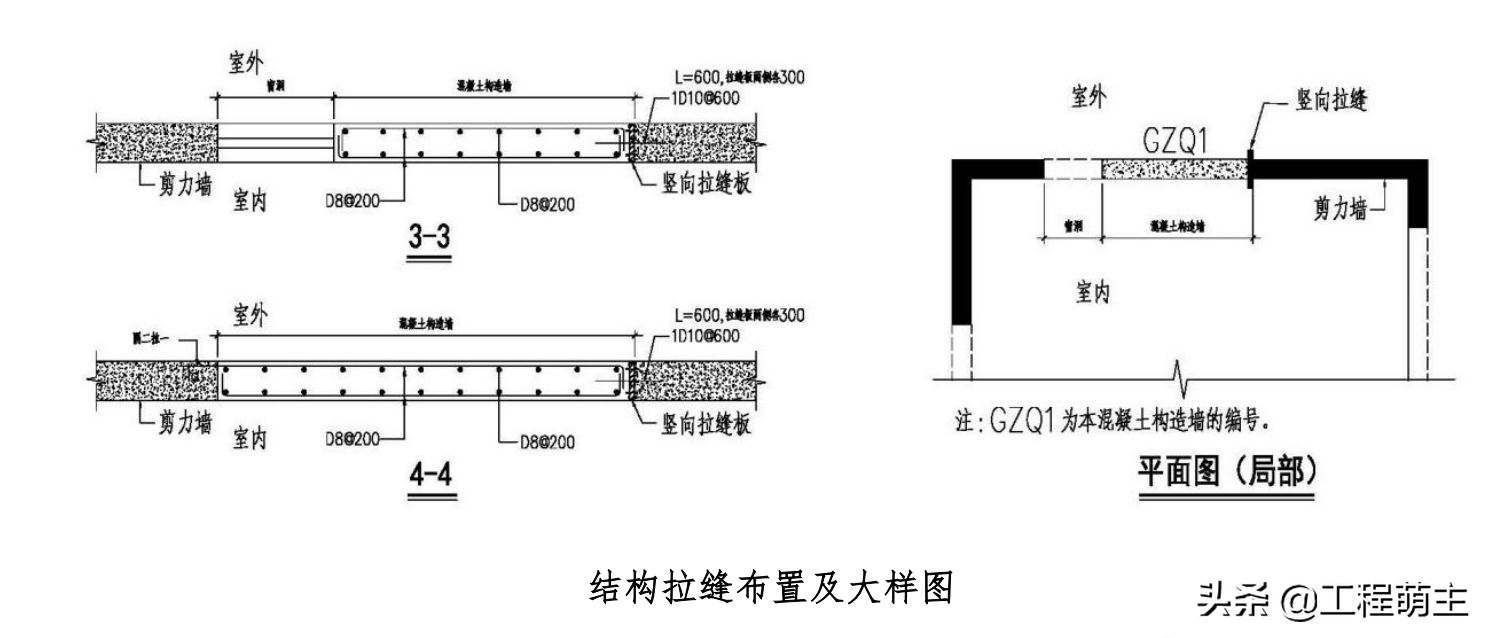

本项目的混凝土构造墙 GZQ1 的结构拉缝设置为：
(1) GZQ1 右侧与剪力墙交界线位置设置竖向拉缝；
(2) GZQ1 上部与梁底交界线位置设置水平拉缝。

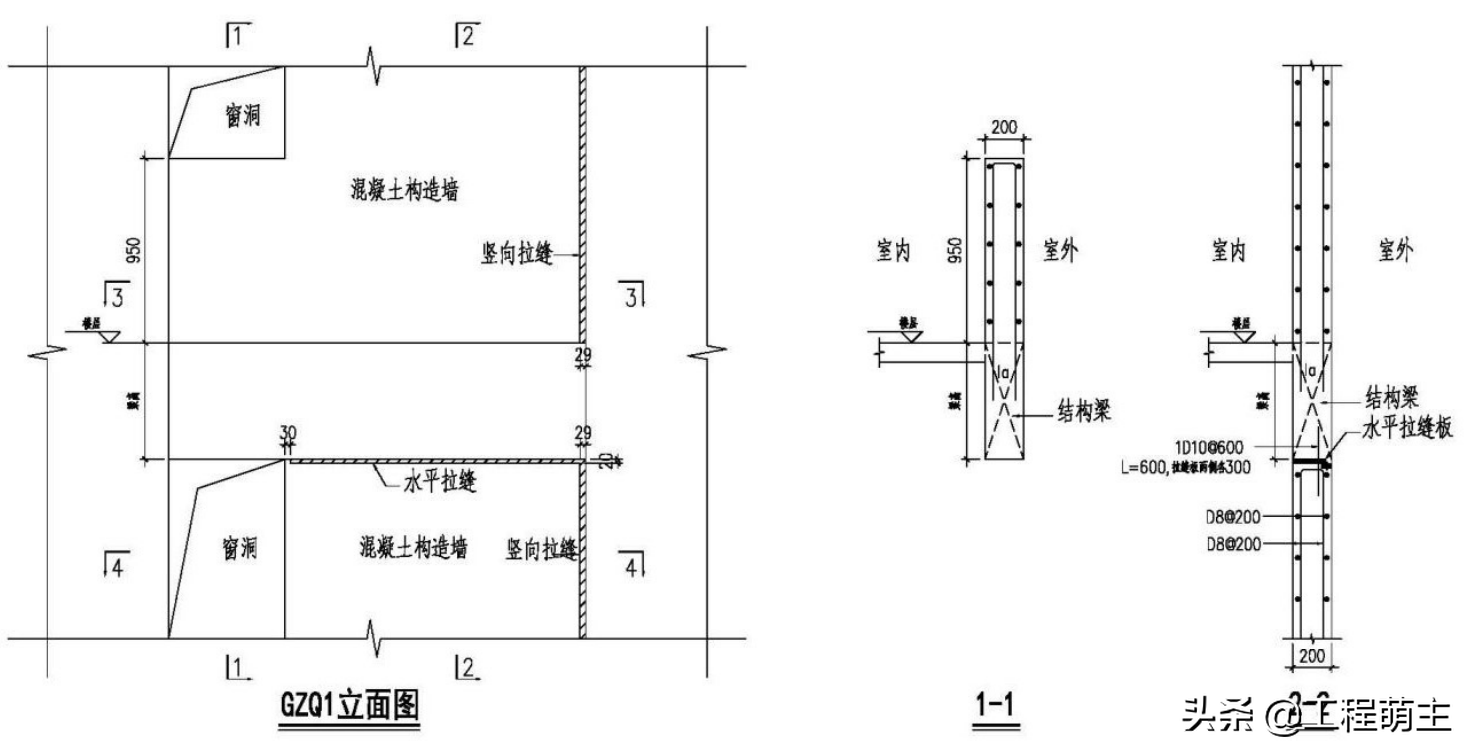

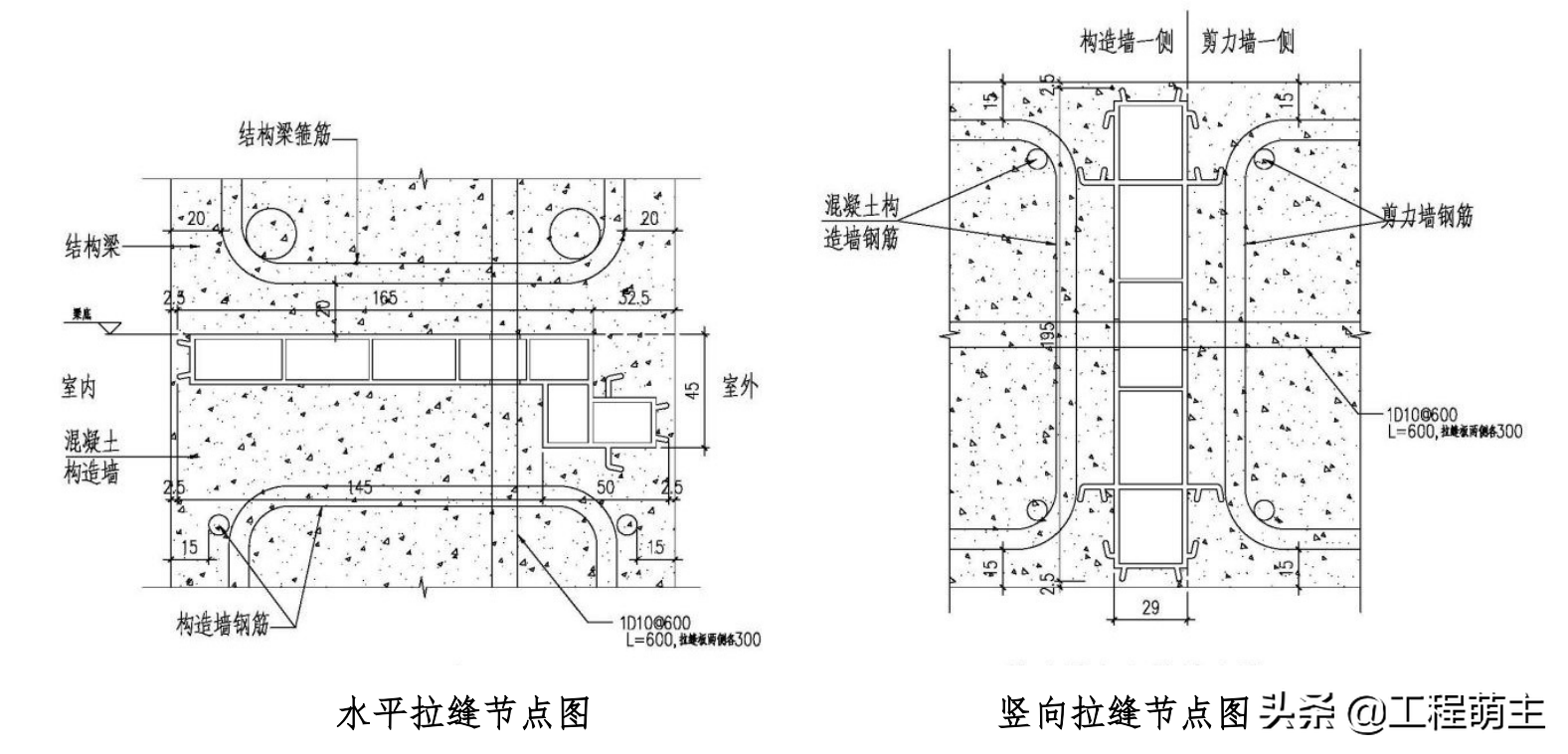

其拉缝设置、大样图及节点图设置如下图所示：
应注意的几个问题：
(1) 水平拉缝板设置企口，外低内高以利于防水；竖向拉缝板内外对称设置防水构造；
(2) 竖向拉缝的拉缝板厚度占用混凝土构造墙长度，保证剪力墙长度不变；
(3) 混凝土构造墙与结构构件（剪力墙、结构梁等）设置一排构造钢筋，当地震作用下拉缝处出现裂缝时，该构造钢筋起到保持延性、保证安全的作用（本实例采用 1D10@600 钢筋，拉缝板两侧各 300）。
【分析】
本实例中的混凝土构造墙在其上部、右侧设置了拉缝，其左侧由于窗洞的存在未设置拉缝，仅进行了钢筋分离，其下部与结构梁为设置拉缝。
总体上为上部、右侧分离，左侧弱连接，下部连接的情况，基本实现剪力墙在地震作用下受混凝土构造墙的影响较小，受力明确；但，由于左侧未设置拉缝，在地震作用下易诱导产生裂缝，形成渗水隐患。
3.4 施工
结构拉缝的一般施工流程为：
下层混凝土浇筑—>（下层混凝土初凝前）混凝土构造墙底部水平拉缝板安装—>本层墙柱钢筋安装—>本层竖向拉缝板安装—>墙柱梁板模板安装—>墙柱混凝土浇筑（至梁底水平拉缝处）—>（墙柱混凝土初凝前）梁底水平拉缝板安装—>梁板钢筋绑扎—>梁板混凝土浇筑。
结构拉缝施工中的一些工艺细节如下：

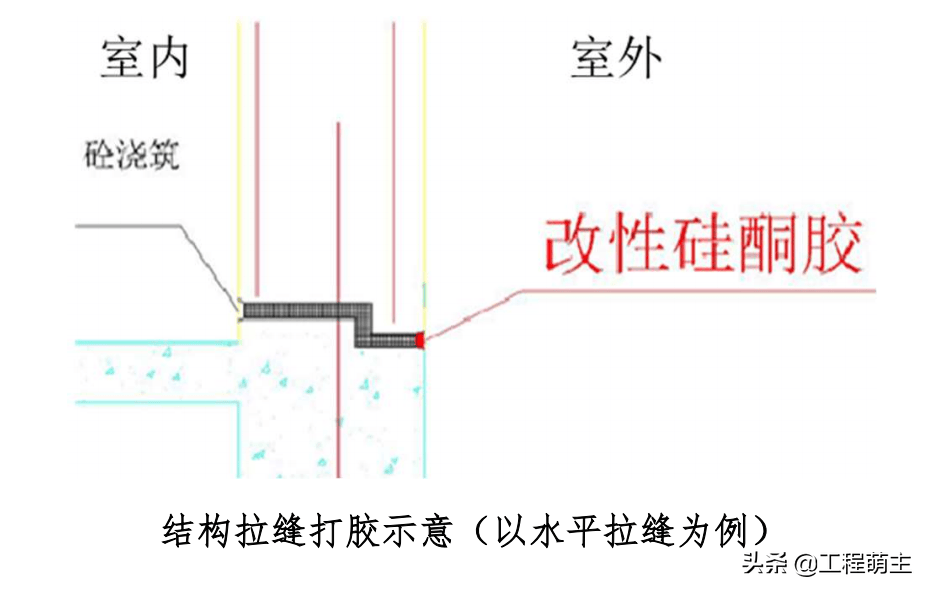

(1)在结构拉缝外侧，可选择采用打胶工艺。采用打胶工艺时，拉缝板外侧的凹槽应贴胶条，防治混凝土浇筑灌满凹槽而无法打胶。

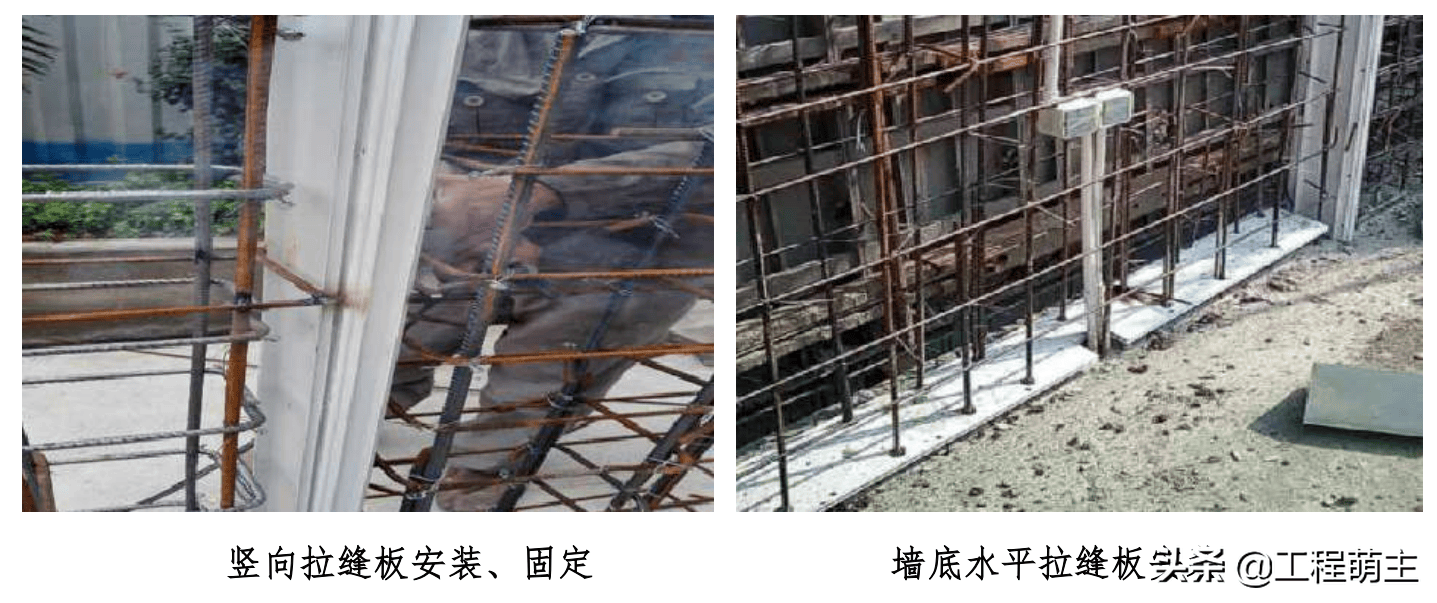

(2)安装墙底水平拉缝板时，拉缝板下部应垫置垫块，不允许直接置于其下部结构构件的钢筋上；
(3)安装竖向拉缝板时，两侧采用专门固定铁件进行固定，并将固定铁件与剪力墙（或结构柱）钢筋焊接牢固；
(4)竖向拉缝板混凝土浇筑宜交替进行，一般先从配筋较少、刚度较小的混凝土构造墙浇筑起，再浇筑剪力墙（或结构柱）；
3.5 类型选择
在满足结构设计要求的前提下，结合便于施工、保证产品质量等因素，对结构拉缝类型的选择思路如下：
(1)混凝土构造墙与竖向结构构件连接的部位，均建议采用竖向拉缝；当（因外墙洞口影响原因）连接高度较小时，可考虑不采用竖向拉缝，但考虑地震下裂缝开展的可能性，不建议选用；

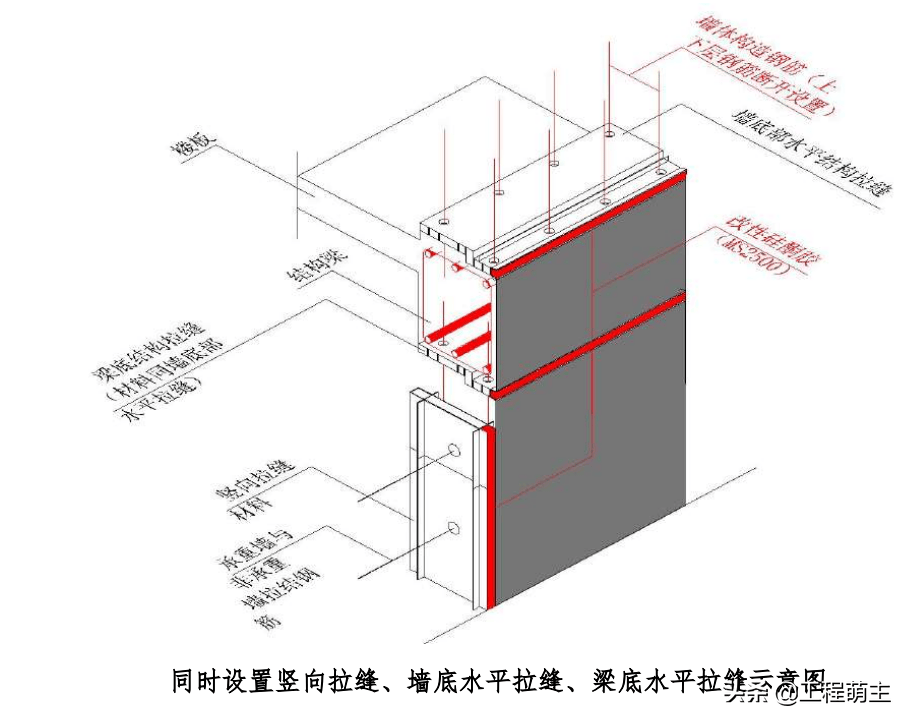

(2)一般情况下，建议仅设置一道水平拉缝（梁底水平拉缝或墙底水平拉缝），考虑混凝土浇筑工序简单为出发点，以设置墙底水平拉缝为宜；当结构设计有具体要求时，按设计同时设置墙底水平拉缝和梁底水平拉缝；
(3) 当采用了梁底水平拉缝时，应做好混凝土浇筑的工序排布。
4. 其他
拉缝板是实施结构拉缝技术的专用材料，一般采用 PVC 材质，其工艺较为简单，现广州等地均有型材厂家生产，普通 200mm 厚墙体所用拉缝板的价格约为 35-40 元/延米。
