1.关于隔离开关
有关隔离开关的国家标准是GB/T 14048.3《开关、隔离器、隔离开关以及熔断器组合电器》。这部标准的开头就对开关、隔离器和隔离开关给出了严格的定义，如下：

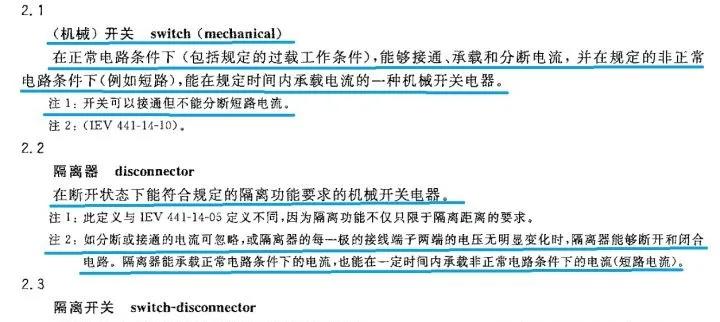

图1：国家标准对隔离开关的定义
这段定义中首先给出了开关的定义，我们看到开关能够承载和分断正常运行电流，但在短路时开关只能被动地在一定时间范围内承载短路电流，承受短路电流引起的
热冲击
和电动力冲击。
再看隔离器，它在断开状态下具有隔离功能。这里的隔离，指的是隔离器两极之间和不同相之间的电气间隙必须足够宽，确保不会发生电气击穿。
隔离开关就是开关与隔离器的合体。
隔离开关的要点如下：
1）隔离开关的用途就是在开断状态下的电气隔离，这是它的任务；
2）隔离开关不得带载拉闸，即使是运行电流也不允许。也因此，隔离开关一般不带
灭弧罩
，即使有灭弧罩也是非常简单类型，对强大的短路电流电弧完全无法抵御；
3）隔离开关必须具备承受短路电流热冲击的参数，也即短时耐受
电流Icw
。

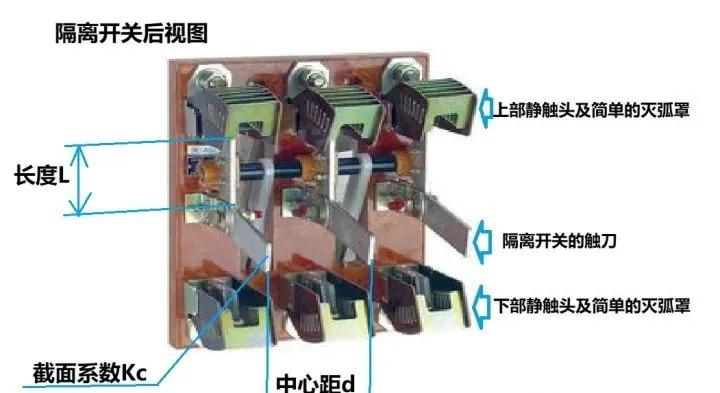

图2；隔离开关后视图
图2就是隔离开关。它可怜兮兮的灭弧罩能抵御
电弧冲击
吗？可见隔离开关严禁带载拉闸是必须的。
注意1：我们把能够主动地切断短路电流的开关电器元件叫做
主动元件
，把只能被动地承受短路电流冲击的开关电器元件叫做 被动元件
注意2：开关和隔离开关属于被动元件。
注意3：主动元件只有断路器和熔断器。由此可见隔离开关与断路器具有本质的区别。
2.关于断路器
有关断路器的国家标准是GB/T 14048.2《低压开关设备和控制设备 第2部分：断路器》。我们看标准中是如何定义断路器的：
图3：国家标准中对断路器的定义
对比图3和图1，我们能看出两者的区别：断路器可以承载和断开正常运行电流，也可以在一定的时间内断开短路电流。对比之下，我们看到隔离开关只能承受短路电流的冲击。
由此可见，断路器和隔离开关分属于主动元件以及被动元件，两者的区别是本质的。
我们再看国家标准对塑壳断路器MCCB和框架断路器ACB的定义：
图4：国家标准对塑壳断路器以及框架断路器（空气断路器）ACB的定义
我们看到了塑壳断路器MCCB，它的额定电流范围是10A到1250A；我们还看到了框架断路器（空气断路器）ACB，它的额定电流范围是630A到6300A。
至于题主所谓的空开，它的准确名称是
微型断路器
，符号是MCB，它的额定电流范围是3A到63A。
我们看下图：

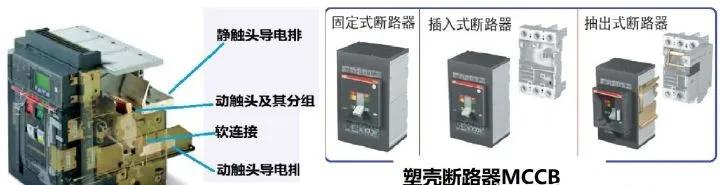

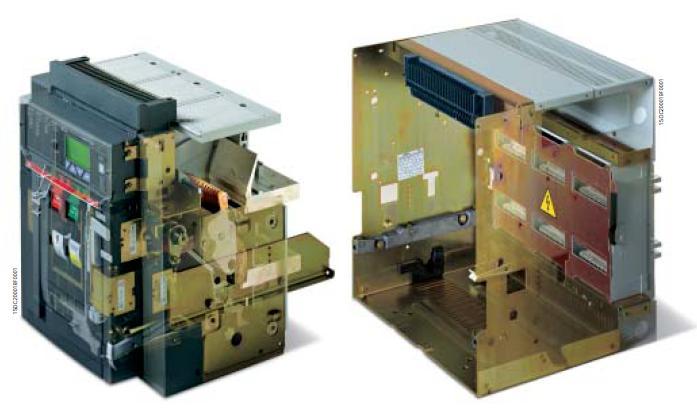

图5：ABB的框架断路器ACB与塑壳断路器MCCB

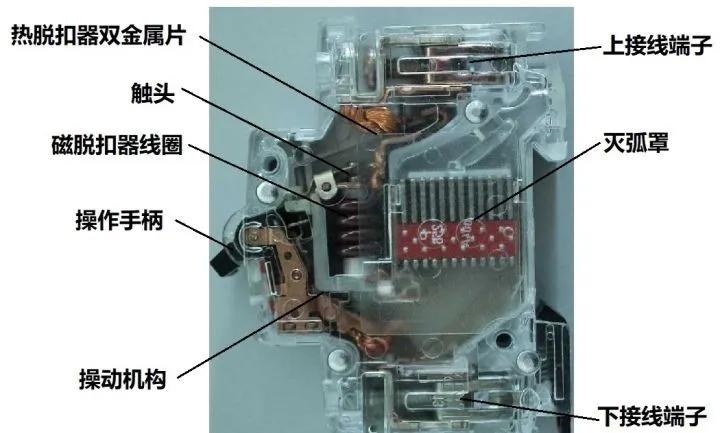

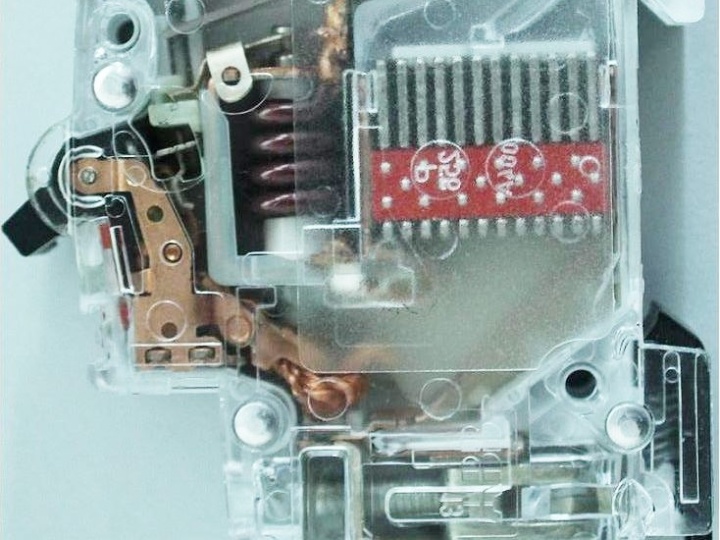

图6：ABB的透明微断MCB（空气开关、空开）
从图5和图6中我们看到，空开与框架断路器ACB以及塑壳断路器MCCB不是一回事。
3.关于微型断路器（空开）
我写过N多帖子，专门讨论微型断路器的问题，链接如下：
空气开关上的参数都代表着什么？
什么是空气开关？
空气开关上的数据都什么意思？哪些比较重要？
空气开关断路器中的 Ics、Icu、Icw 分别是什么电流？
空气开关反着接会有哪些危险？
有关空气开关的链接就给这么多吧。
4.结论
只要理解了隔离开关是被动元件，断路器是主动元件，则两者的本质区别就明确了。
看到评论区讲隔离开关可以带负荷拉闸，我把我在老国企上班时遇见的一件事情和大家说说吧。
某日我到某车间去办事，才到车间门口，只见车间里滚滚冒黑烟，原来
照明线
短路了，照明开关已经跳闸，但线路开始燃烧。车间内的设备依然在正常运行，工人们都跑到门口躲避。一位电工跑到配电柜的背后去拉闸。这台进线柜的上方就是隔离开关，下方就是断路器，隔离开关在柜前部有操作手柄，但柜子的背后只有手动操作手柄。这位电工直接就去拉隔离开关手柄，我看见后大声呼喊让他别拉，但来不及了，只见强烈的电弧喷向这位电工，他随即倒在地上。
大家冲进去把电工拉出来，只见他的手臂全部被烧黑了，血淋淋十分恐怖。大家立刻把他送到厂内医院，最后手臂被截肢。这位电工当然被作为
劳动模范
被表彰，但他自己却带来一辈子的痛苦。
事后想想，照明回路的电线起火燃烧，和动力部分有何关系？这位电工以自己的惨痛代价做一件无意义的事，真不知该如何说。
再看隔离开关，不管是
电工操作规程
，还是技术规范，都规定隔离开关不得带载拉闸。请这位知友明确：此规定是铁律！！！
