单按钮控制接触器启动停止的实物接线图的详细解说
对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF为空气开关，FR为热继电器， KM为主接触器，辅助触点的型号是F4-22,，KA为中间继电器，3M~为三相异步电动机。
备注：电气原理图接触器线圈电压为AC220V，由于这是演示图，各个元件的选型都没有列举出来。

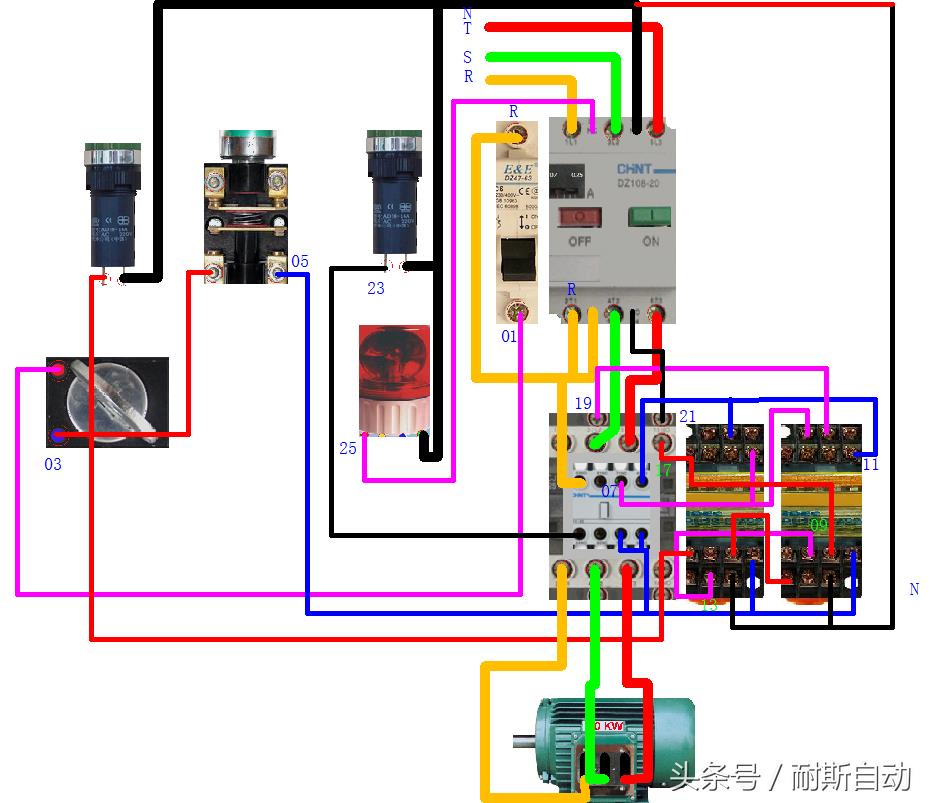

单按钮控制接触器启动停止的实物连线图：
下面对单按钮控制接触器启动停止的实物连线图详解：
下面对线的颜色进行讲解：
黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线。
主电路
主电路由1个接触器KM和热继电器FR组成,当接触器KM主角触头闭合时,电动机M启动运行，热继电器FR对电动机实现过载保护。
控制电路
按钮SB1:按下该按钮，电动机启动运行，运行指示灯亮，再次按下该按钮，电动机停止运行，运行指示灯熄灭。
单按钮控制接触器启动停止控制电路的特点
通过一个按钮来实现延时启动和延时停止。
线路中的保护功能
过载保护:热继电器
失压保护:接触器自锁触头。
下面对此控制线路的控制过程进行详细的讲解：
首先我们把单联空开QF合闸，然后在控制面板上打开电源开关的转换开关，此时电源指示灯亮，说明此时控制线路已经有电，如果此时按下按钮SB1,此时中间继电器KA1吸合，接触器KM吸合并自锁，运行指示灯亮。如果再次按下按钮SB1，由于接触器KM1吸合，其常闭触点断开，所以KA1不会吸合，而中间继电器KA2由于KM的吸合带动常开触点闭合，使得中间继电器KA2得电，最终接触器KM断电，运行指示灯熄灭，电机停止运行。至此，单按钮控制接触器的启动和停止过程结束。
备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-2510，线圈电压为AC220V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.
