筏板基础识图入门，结合G101图集，手把手教你看图纸第四课
筏板基础识图入门，结合G101图集，手把手教你看图纸第四课
1、基础施工图的组成
基础施工图一般由基础平面图、基础详图和设计说明组成。由于基础是首先施工的部分，基础施工图往往又是结构施工图的前几张图纸。其中，设计说明的主要内容是明确室内地面的设计标高及基础埋深、基础持力层及其承载力特征值、基础的材料，以及对基础施工的具体要求。
2、基础平面图的表达内容主要有：
（1）图名、比例。
（2）纵横定位轴线以及它的编号。
（3）基础梁或者是基础圈梁的位置以及它的代号。
（4）基础的平面布置，包括基础墙、构造柱、承重柱以及基础底面的形状、大小及其与轴线之间的关系。
（5）轴线尺寸、基础大小尺寸和定位尺寸。
（6）断面图的剖切线以及它的编号。
（7）施工说明。
（8）如果基础底面标高发生变化的时候，应当在基础平面图对应部位的周围画出一段基础的垂直剖面图，以此来表明基底标高的变化，并且应当标注相对应的基底的标高。
3、识读某建筑梁板式筏形基础平板钢筋构造识图。

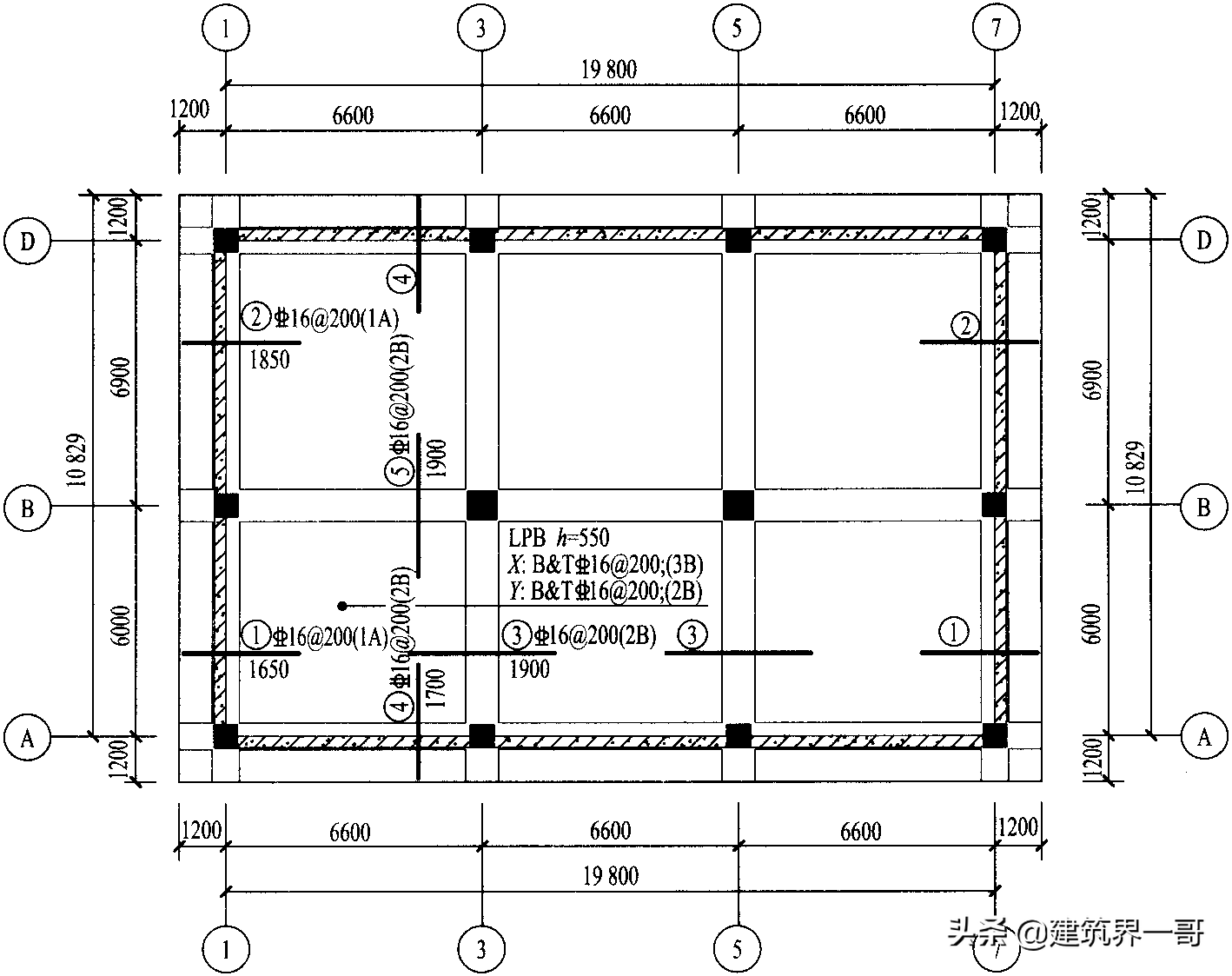

图4-1 基础平板平面布置图（1:100）

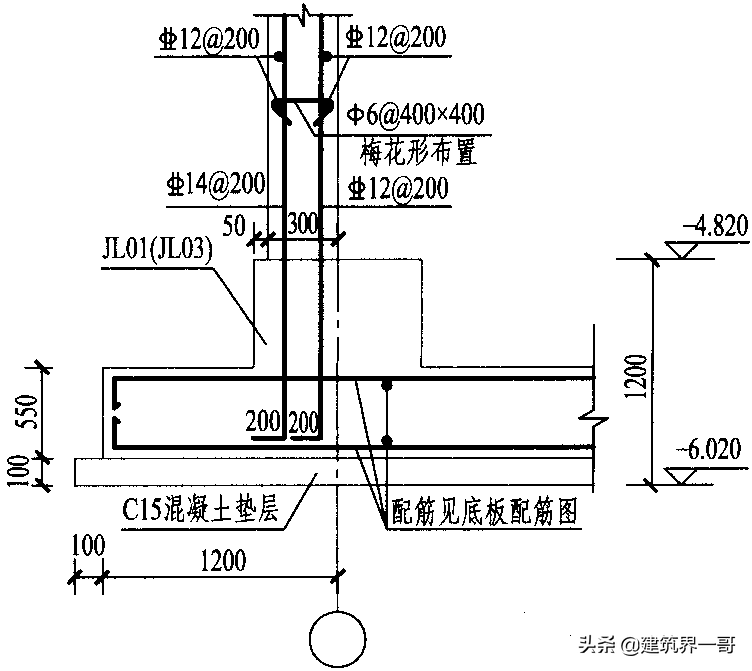

图4-2 外墙基础详图（1:20）
【识读4】 某建筑梁板式筏形基础平板钢筋构造识图。
图4-1为某建筑梁板式筏形基础平板平法施工图，从图中可以看出：
（1）图4-1是与第三节文中图3-2对应的梁板式筏形基础平板的平面布置图及外墙基础详图。从图中基础平板LPB的集中标注可以看出，整个基础底板为一个板区，厚度为550mm。基础平板X方向上底部与顶部均配置直径为16mm的HRB400级贯通纵筋，间距200mm；贯通纵筋纵向总长度为3跨两端有外伸。基础平板Y方向上底部与顶部也均配置直径为16mm的HRB400级贯通纵筋，间距200mm；贯通纵筋纵向总长度为两跨两端有外伸。
（2）从基础平板的原位标注可以看出，在平板底部设有附加非贯通纵筋。下面以①号钢筋为例进行识读。①号附加非贯通纵筋在A、B轴线之间，沿①轴线方向布置，配置直径为16mm的HRB400级钢筋，间距200mm。①号钢筋仅布置1跨，一端向跨内的伸出长度为1650mm，另一端布置到基础梁的外伸部位。沿⑦轴线布置的①号钢筋只注写了编号。
（3）图4-2外墙基础详图主要表示钢筋混凝土外墙的位置、尺寸、配筋等情况。外墙厚度300mm，墙内皮位于轴线上。墙身内配置了2排钢筋网，内侧一排钢筋网中，竖向分布钢筋和水平分布钢筋均为Ф12@200；外侧一排钢筋网中，竖向分布钢筋为Ф14@200，水平分布钢筋为Ф12@200，两侧竖向分布钢筋锚固入基础底部。墙内还梅花形布置了直径Ф6mm的间距400mm×400mm的HPB300级钢筋作为拉筋。
