螺旋箍筋的计算公式(图文讲解)

图形柱、管柱、灌注桩常采用螺旋箍筋形式, 它具有方便施工、 节约钢筋、 增强箍筋对柱的约束力等优点。 但因其使用率很低, 所以规范上没有提倡这种做法。

在以平法表示的设计中, 螺旋箍筋用 L 表示, 如 L 10@ 100 / 200。 螺旋箍筋也有加密和非加密之别, 螺旋箍筋有时只有一种间距, 如 L 10@ 100。

按平法规定, 螺旋箍筋开始与结束位置应有水平段长度不小于一圈半。 箍筋的端部有 135° 弯钩, 弯钩长度为 10d。

图1中螺旋箍筋在柱面的展开长度为 3 个圆箍筋周长加中段斜长之和。 斜长相当于直角三角形的斜边, 其中一个直角边长度为螺旋箍筋的间距, 另一直角边长为圆周长 ( 减去保护层厚度后) , 其计算如下:

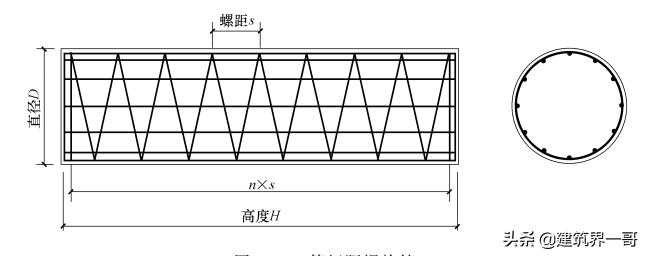

图1 等间距螺旋箍

上水平圆一圈半展开长度 = 1. 5×π×( D-2×c+d)

下水平圆一圈半展开长度 = 1. 5×π×( D-2×c+d)

螺旋箍筋展开长度 = ( H / s) × [ π×( D-2×c+d) ] 2 +s2

弯钩长度 = 2×11. 9d

螺旋箍筋总长度 = 3×π×( D-2×c+d) +( H / s) × [ π×( D-2×c+d) ] 2 +s2 +2×11. 9d

式中 D———柱或桩的直径;

H———柱或桩的高度;

s———螺旋箍筋的间距;

d———螺旋箍筋直径;

c———柱或桩的保护层厚度。

当螺旋箍筋有加密和非加密间距时, 中间螺旋箍筋展开长度应分别计算 (图 2) 。

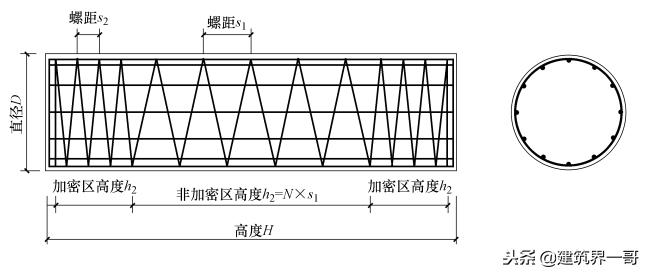

图 2 二种间距螺旋箍筋

上水平圆一圈半展开长度 = 1. 5×π×( D-2×c+d)

下水平圆一圈半展开长度 = 1. 5×π×( D-2×c+d)

公式

式中 D———柱或桩的直径;

h1 ———非加密区高度;

h2 ———加密区高度;

s———螺旋箍筋的间距;

d———螺旋箍筋直径;

c———柱或桩的保护层厚度。
