本节课我们主要讲解电气控制回路中常用的一些电气元件，通过了解它们在回路中的作用，元件结构，工作原理来掌握它们平时运行的情况，希望会对大家有所帮助
低压电器的定义
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。
1.断路器
低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压、过载和短路保护的电器。可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。
断路器的原理:

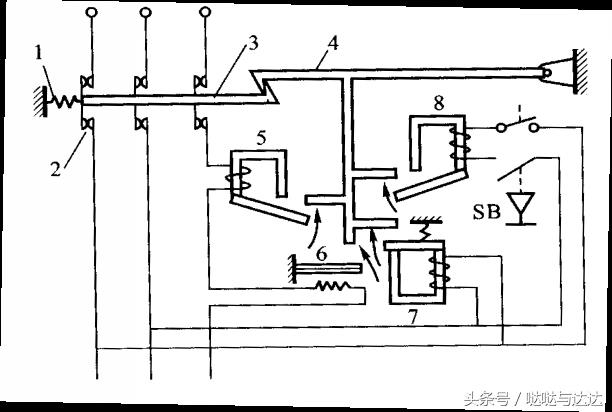

断路器的原理图
断路器符号
文字符号为：QF
图形符号如图：
2.交流接触器
工作原理：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
结构：电磁机构：由线圈、动铁心（衔铁）和静铁心组成。触头系统：由主触头和辅助触头组成。主触头用于通断主电路，辅助触头用于控制电路中。
交流接触器符号表示
文字符号：KM

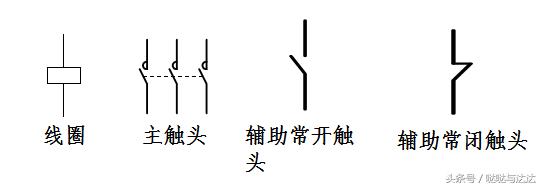

图形符号:
图形符号
3.热继电器
热继电器主要功能是过载保护，工作原理：它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
选择方法：
热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。
2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。
热继电器符号
文字符号：FR

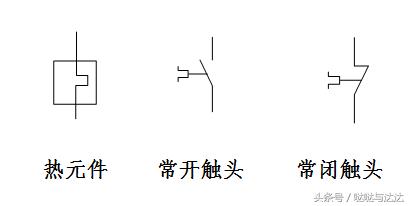

图形符号：
热继电器
4.中间继电器
中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大触头容量）的继电器。其实质是电压继电器，但它的触头数量较多（可达8对），触头容量较大（5-10A），动作灵敏。
文字符号：K(新国标）、KA（老国标）

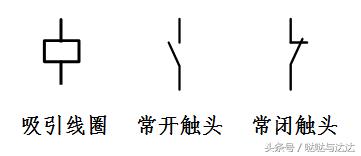

图形符号：
5.按钮
文字符号：SB

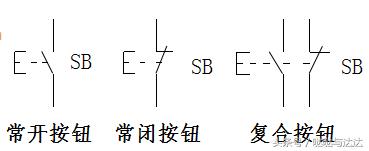

图形符号：
按钮的选择
选择时应根据所需的触头数、使用的场所及颜色来确定
按钮颜色要求：
① “停止”和“急停”按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。
② “起动”按钮的颜色是绿色。
③ “起动” 与“停止”交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色。
6. 转换开关
基本结构及工作原理
万能转换开关由操作机构、面板、手柄及数个触头座等主要部件组成。
文字符号：SA

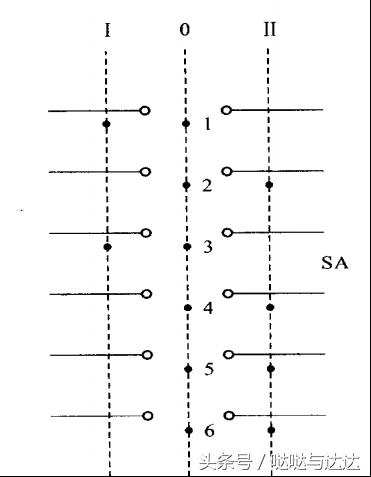

图形符号：
转换开关
各触头在手柄转到不同档位时的通断状态用黑点“·”表示，有黑点者表示触头闭合，无黑点者表示触头断开。
7.行程开关

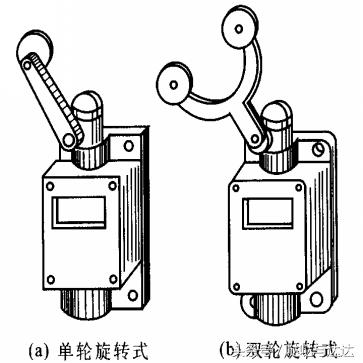

两种行程开关
位置开关(又称限位开关)的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
文字符号：SQ

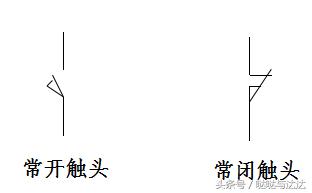

图文符号：
8.熔断器
熔断器(fuse)是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开;运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
文字符号：FU
图形符号;
熔断器
