常用开口型压型钢板型号规格及尺寸参考
常用开口型压型钢板型号规格及尺寸参考

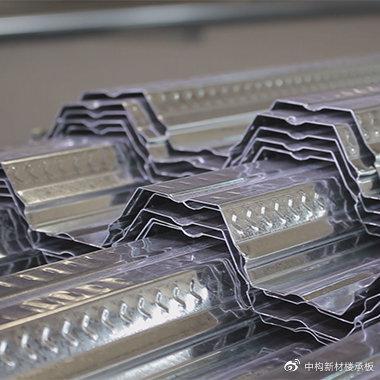

开口型压型钢板，也叫开口式楼承板、开口楼承板、开口楼层板、开口钢承板，是镀锌钢板经过压板机压制成截面为V型、U型、梯形等形状的钢板统称，为钢结构建筑重要的配套产品，主要用作永久性模板，也可被选为其他用途。
开口型压型钢板的型号较多，在实际的工程建造中使用频率也非常的高。中构新材生产的开口型压型钢板的核心优势就是价格便宜，性价比高。
产品特性
1、重量轻，强度高，承重、抗震性好；
2、施工简单快捷，拼装方便；
3、取代传统模板，改善传统模板缺点；
4、可作为结构强度一部分，减低材料承板；
5、易于配筋，配线，配管施工。
部分型号规格及尺寸参数
1、YX20-75-486开口型压型钢板，肋高为20mm、由6个波组成，波距为75mm，整板宽度为486mm（不用考虑搭接宽度），进料宽度为583mm，利用率为83%，可加工厚度为0.75-1.2mm。
规格
厚度：0.75mm、0.8mm、0.9mm、1.0mm、1.2mm
峰高：20mm
峰距：75mm
有效宽度：486mm
展开宽度：583mm
长度：根据设计图纸制作
利用率：83%
材料：热浸镀锌钢板
2、YX25-101-404开口型压型钢板，它的肋高为25mm，由4个波组成，每个波距为101mm，整个压型钢板的有效宽度为404mm（不用考虑搭接宽度），展开宽度为624mm，利用率为64.7%。
规格
厚度：0.75mm、0.8mm、0.9mm、1.0mm、1.2mm、1.5mm
峰高：25mm
峰距：101mm
有效宽度：404mm
展开宽度：624mm
长度：根据设计图纸制作
利用率：64.7%
材料：热浸镀锌钢板
3、YX35-125-750开口型压型钢板，采用1000mm展开宽度的镀锌钢板滚压而成。成型后的压型钢板波高为35mm，由六个波组成，波中心距为125mm，有效宽度750mm，使用率为75%。
规格
厚度：0.6mm、0.8mm、0.9mm、1.0mm
峰高：35mm
峰距：125mm
有效宽度：750mm
展开宽度：1000mm
长度：根据设计图纸制作
利用率：75%
材料：热浸镀锌钢板
YXB35-125-750开口型压型钢板主要技术参数
4、YX38-152-750开口型压型钢板，肋高为38mm，由5个波组成，每个波距为152mm，整板宽度为750mm（不用考虑搭接宽度），展开宽度为1000mm，利用率为75%，目前可提供加工厚度为0.75-1.5mm。规格
厚度：0.75-1.5mm
峰高：38mm
峰距：152mm
有效宽度：750mm
展开宽度：1000mm
长度：根据设计图纸制作
利用率：75%
材料：冷轧热镀锌钢板
5、YX38-150-900开口型压型钢板，采用1250mm展开宽度的镀锌板或彩涂板滚压成型，成型后的压型钢板波高为38mm，由6个波组成，波中心距为150mm，有效宽度900mm。
规格
展开宽度：1250mm
峰高：38mm
峰距: 150mm
有效宽度：900mm
厚度：0.6-1.2mm
长度：根据设计图纸制作
利用率：72%
6、YX38-152-914开口型压型钢板，也称YL38-914楼盖板或YQ38-914墙面板，由展开宽度为1250mm的镀铝锌钢板、镀锌钢板或彩涂钢板辊压而成，肋高为38mm，由6个波组成，每个波距为152mm，整板宽度为914mm。
规格
波高：38mm
波距：152mm
有效宽度：914mm
用料宽度：1250mm
常用厚度：0.75mm 0.8mm 0.9mm 1.0mm 1.1mm 1.2mm 1.3mm,1.4mm 1.5mm
常用材质：镀锌、镀铝锌、彩涂
性能：更强劲的正弯矩抵抗力矩
用途：多高层建筑楼面承重板
材料：镀锌卷
YX38-152-914开口型压型钢板主要技术参数
7、YX48-273.5-820开口型压型钢板，采用1000mm展开宽度的镀锌钢板经辊压冷弯制作成型，成型后的压型钢板有效宽度为820mm，由3个波组成，肋高为48mm，波距为273.5mm。
规格尺寸
板型：YX48-273.5-820
基板厂家：首钢、鞍钢、本钢、邯钢等
镀锌量：Z60-275
厚度：0.8-1.2mm
材料宽度：1000mm
峰高：48mm
峰距：273.5mm
峰数：3
有效宽度：820mm
长度：根据设计图纸制作
利用率：82%
材料：热浸镀锌钢板
8、YX50-180-720开口型压型钢板，采用1000mm展开宽度的热镀锌薄钢板经机器辊压成型，成型后波高50mm，波中心距180mm，有效宽度720mm，既可以用于屋面承重底部钢板，亦可作为楼面钢承板上面浇筑混凝土。
规格
厚度：0.8-1.2mm
展开宽度：1000mm
峰高：50mm
峰距：180mm
峰数：4
有效宽度：720mm
长度：根据设计图纸制作
利用率：72％
材料：热浸镀锌钢板
YX50-180-720开口型压型钢板主要技术参数
9、YX50-185-740开口型压型钢板，采用1000mm展开宽度的镀锌钢板滚压而成，在市场上没有得到广泛的应用。成型后的压型钢板由4个波组成，其波高为50mm，波中心距为185mm，有效宽度740mm。
规格
镀锌量：Z80-275
厚度：0.7-1.5mm
展开宽度：1000mm
峰高：50mm
峰距：185mm
峰数：4
有效宽度：740mm
长度：根据设计图纸制作
利用率：74％
材料：热浸镀锌钢板
10、YX51-226-678开口型压型钢板，波高为51mm，它由三个波组成，每个波距为226mm，有效宽度为678mm，采用的是1000mm展开宽度、0.7-1.6mm厚的冷轧热镀锌钢板冷压成型，使用率68%适中。
规格
厚度：0.7mm、0.8mm、0.9mm、1.0mm、1.2mm、1.5mm
峰高：51mm
峰距：226mm
有效宽度：678mm
展开宽度：1000mm
长度：根据设计图纸制作
利用率：68%
材料：热浸镀锌钢板
YX51-226-678开口型压型钢板主要技术参数
11、YX51-240-720开口型压型钢板，或HG-240型楼承板，该型号采用的是1000mm的热镀锌钢板冷压成型，承载力较强，防火性能较好，其肋高为51mm，波宽为240mm，有效宽度为720mm。
规格
厚度：0.8mm、0.9mm、1.0mm、1.2mm
峰高：51mm
峰距：240mm
有效宽度：720mm
展开宽度：1000mm
长度：根据设计图纸制作
利用率：72%
材料：热浸镀锌钢板
YX51-240-720开口型压型钢板主要技术参数
