在讲倒闸操作之前需要先了解下电气设备的四种状态。
一、电气设备的状态
1. 运行状态

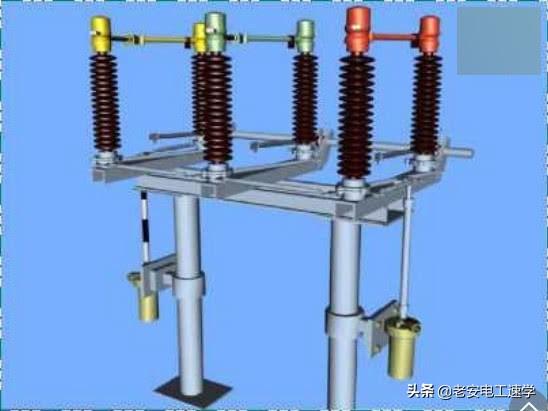

合闸状态

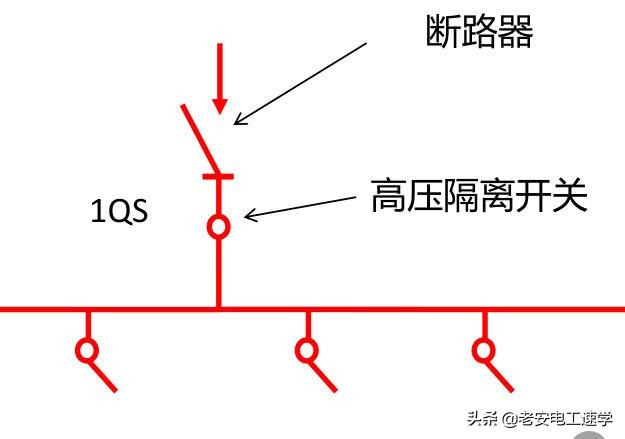

电气设备的运行状态是指断路器及隔离开关都在合闸位置，电路处于接通状态（包括变压器、避雷器、辅助设备如仪表等）。
2．热备用状态
电气设备的热备用状态是指断路器在断开位置，而隔离开关仍在合闸位置，其特点是断路器一经操作即可接通电源。
3．冷备用状态

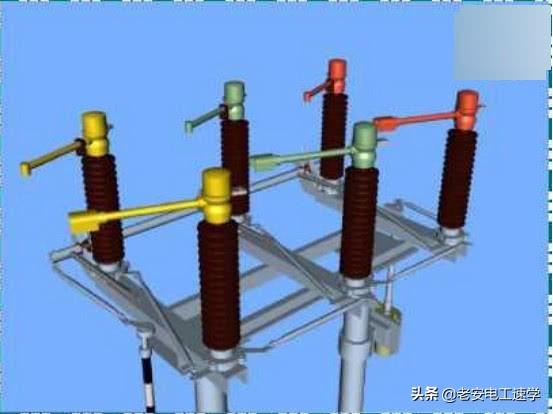

分闸状态
电气设备的冷备用状态是指设备的断路器及隔离开关均在断开位置。其显著特点是该设备(如断路器)与其它带电部分之间有明显的断开点。
4．检修状态
电气设备的检修状态是指设备的断路器和隔离开关均已断开，并采取了必要的安全措施。如检修设备（如断路器）两侧均装设了保护接地线（或合上了接地隔离开关），安装了临时遮拦，并悬挂了工作标示牌，该设备即处于检修状态。
二、倒闸操作的定义
倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分为运行、热备用、冷备用、检修四种状态。在停电检修倒闸操作由运行状态到热备用状态，再到冷备用状态最后到检修状态。在检修完成后送电倒闸操作由检修状态到冷备用状态，再到热备用状态，最后到运行状态。
三、倒闸操作原则与技术措施
（一）原则
1、操作隔离开关时，断路器必须先断开。
2、设备送电前必须将有关继电保护加用，没有继电保护或不能自动跳闸的断路器不准送电。
3、高压断路器不允许带电压手动合闸，运行中的小车开关不允许打开机械闭锁手动分闸。
4、在操作过程中，发现误合隔离开关时，不允许将误合的隔离开关再拉开。发现误拉隔离开关时，不允许将误拉的隔离开关再重新合上。
（二）保证安全技术措施
1、停电：将检修设备停电，必须把有关的电源完全断开，即断开断路器，打开两侧的隔离开关，形成明显的断开点，并锁住操作把手。

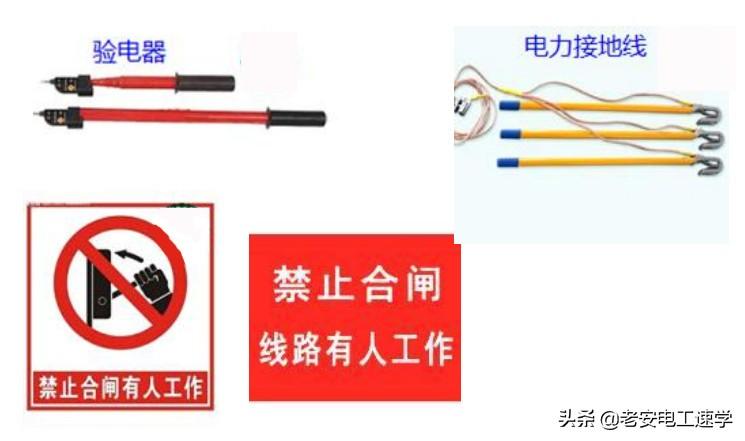

2、验电： 停电后，必须检验已停电设备有无电压，以防出现带电装设接地线或带电合接地刀闸等恶性事故的发生。
3、装设接地线当验明设备确实已无电压后，应立即将检修设备接地并做三相短路。
4、悬挂标示牌和装设遮拦 工作人员在验电和装设接地线后，应在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，悬挂“禁止合闸，有人工作！”的标示牌或在线路开关和刀闸的操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌。
四、倒闸操作的顺序
1、 设备停电检修时倒闸操作的顺序：运行状态转为热备用，转为冷备用，转为检修。
2、 设备投入运行时倒闸操作的顺序：由检修转为冷备用，转为热备用，转为运行。
3、停电操作时倒闸操作的顺序：先停用一次设备，后停用保护、自动装置；先断开该设备各侧断路器，然后拉开各断路器两侧隔离开关。
4、 送电操作时倒闸操作的顺序：先投入保护、自动装置，后投入一次设备；投入一次设备时，先合上该设备各断路器两侧隔离开关，最后合上该设备断路器。
5、 设备送电时倒闸操作的顺序：合隔离开关及断路器的顺序是从电源侧逐步送向负荷侧。
6、 设备停电时倒闸操作的顺序：合隔离开关及断路器的顺序是从负荷侧逐步送向电源侧。
五、电气设备倒闸操作
1、发令接令
发令人向操作人，监护人发令，操作 人，监护人接令并复诵接令内容，在操作票上填写发令时间及接令人姓名（由操作人填写）。
2、填写操作票
根据发令内容由操作人针对一次模拟图填写操作票，完后交监护人进行审票同时签名，以下空白处盖”以下空白”章。
3、模拟操作
在一次模拟板上进行预演，由监护人宣布操作内容并由监护人根据操作项目逐项唱票，操作人根据操作的设备名称编号进行复诵，操作人操作时必须事先得到监护人 的许可才能进行操作。操作时必须认真严肃，操作人操作完后，必须向监护人 汇报，同时监护人 在这项目上打勾，表示该项操作完成。进入以下项目操作，操作完后进入实际设备上操作。
4、设备实操
操作人，监护人进入实际设备操作之前操作人 必须穿戴好安全防护用具（绝缘鞋，绝缘手套） 同时操作人监护人必须对该安全用具进行检查。操作人监护人的走位操作人必须走在监护人之前，到位后操作人成立正姿态面向操作设备监护人在位在操作人左后半步，设备实际操作方法与模拟操作相同。
5、工作汇报
实际操作完后，监护人填写操作终止时间，同时在操作票“以下空白”章下面盖“已执行”章，完后操作后操作人，监护 人在操作票下面分别签名. 同时向值班负责人汇报工作结束。
六、高低压配电室的倒闸操作
在实际工作中经常遇到高低压配电室是在一起的，做倒闸操作的原则是一样的，最重要的是遵循一个原则就是“停电先停低压，后停高压，送电先送高压，后送低压”，其实也就是前面讲的停电先停负荷侧，后停电源侧。
停电先停低压，后停高压目的是减小产生电弧，因为接负载时变压器的低压绕组通过较大的电流，如果这时切断高压变压器线圈中会产生很大的自感电动势，而产生电火花，容易损坏设备。所以要先切断负载，负载 断时只有变压器的很小的空载电流，这时再停高压侧，产生的电弧就小多了。
